滾動直線導軌副選型參數

2020-03-25 21:36:01

一、一般術語

滾動直線導軌副：由直線導軌、滑塊滾動體、返向器、保持架和密封裝置等組成，可用作直線運動導向和支承的部件。

直線導軌：橫截面具有特定形狀，有一條或多條縱向滾道供滑塊運動的導軌（注：導軌上有安裝孔）。

滑塊：具有數條縱向滾道和相應數量循環通道及安裝孔的元件。

滾動體：在滑塊與直線導軌之間作循環往復運動的滾珠或滾柱。

返向器：滑塊體兩端實現滾動體換向的元件。

滾道：在直線導軌和滑塊體上供滾動體運動并傳遞負荷的軌道。

密封裝置：在滑塊體上具有密封作用的元件。

二、滾動直線導軌副幾何參數

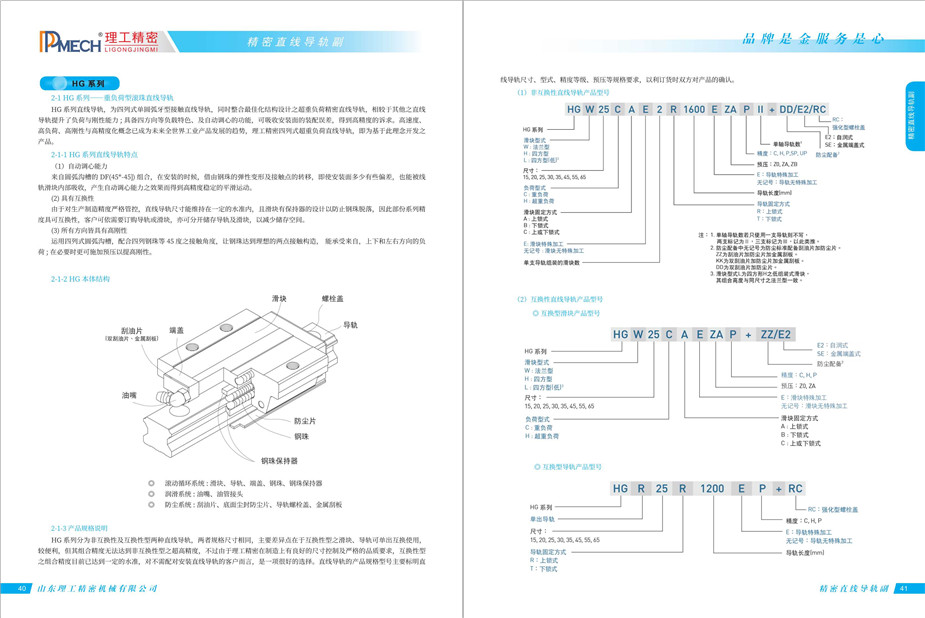

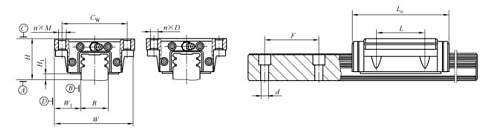

導軌副幾何參數如圖2-12所示。

圖2-12導軌副幾何參數符號示意圖

基準側面：直線導軌和滑塊上用作安裝基準的側面。

滑塊名義長度Lo:滑塊兩個理論端面之間的距離。

滑塊名義寬度W:滑塊兩個理論側面之間的距離。

滑塊與直線導軌的基準側面之間的名義距離W1:滑塊理論基準側面與直線導軌理論基準側面之間的距離。

滑塊與直線導軌基準側面之間的實際距離W1.:滑塊實際基準側面上的一點，與通過該點且垂直于直線導軌基準側面的直線與直線導軌實際基準側面相切的平面的交點之間的距離。

滑塊與直線導軌基準側面之間的實際距離的偏差4w1:滑塊和直線導軌的兩個實際基準側面的距離與兩個名義基準側面的距離之間的差值。

滑塊與直線導軌的基準側面之間距離的變動量Vw1,:實際基準側面的最大距離和最小距離之間的差值。

滾動直線導軌副的理論高度H:直線導軌的理論底面與滑塊的理論頂面之間的距離。

滾動直線導軌副的實際高度H,:滑塊實際頂面上一點，與通過該點且垂直于直線導軌底面的直線與直線導軌實際底面相切的平面的交點之間的距離。

滾動直線導軌副的實際高度偏差AH:滾動直線導軌副的實際高度與理論高度之間的差值。

滾動直線導軌副的實際高度變動量Va:滾動直線導軌副的實際高度的最大值和最小值之間的差值。

滾動直線導軌的理論寬度B:直線導軌的兩個理論側面之間的距離。

滑塊與直線導軌的底面之間的名義高度H;直線導軌的理論底面和滑塊底面之間的距離。

滑塊安裝孔的橫向中心距離C,滑塊上沿直線導軌副的相對運動方向的垂直方向上的安裝孔之間的距離。

滑塊安裝孔的縱向中心距離L:滑塊上沿直線導軌副的相對運動方向上的安裝孔之間的距離。直線導軌安裝孔的中心距離F:導軟上沿直線導軌副的相對運動方向上的安裝孔之間的距離滑塊的位移：在力的作用下，滑塊相對于直線導軌沿導軌方向上產生的位移。

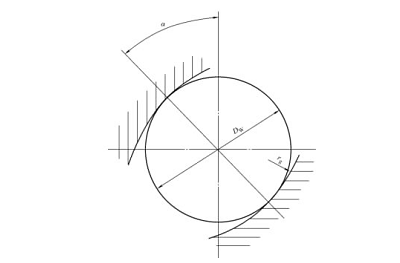

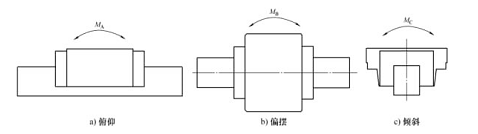

角位移：在轉距作用下，滑塊在空間產生的轉動量，如圖2-13所示。
